公稱壓力： PN1.0～1.6MPa
公稱通徑： DN50～DN1200
連接方式： 對夾
流體介質： 水、油、氣及各種腐蝕性介質
適用溫度： -10℃～120℃
連接標準： GB·ANSI·DIN·API·ISO·BS
閥體材質： 鑄鐵；球墨鑄鐵；碳鋼；不銹鋼；鋁青銅
閥座材質： 橡膠
閥板材料： 不銹鋼；鋁青銅；球墨鑄鐵
技術標準
1.作為管路中調節或截斷介質的設備。
2.適用于手柄控制裝置(DN50~300)，蝸輪蝸桿、電動及氣動控制裝置。
3.設計與制造標準符合API 609。
4.壓力試驗符合API 598。
5.結構長度符合API 609。
6.側法蘭標準符合GB/T17241中PN1.0MPa、PN1.6MPa及ASME B16.1 125PSI。
產品特征
1.減小轉動力矩，支撐閥桿，并使其與閥體有效分離，減小閥桿的磨損。 2.經過拋光處理，與閥座精密配合。

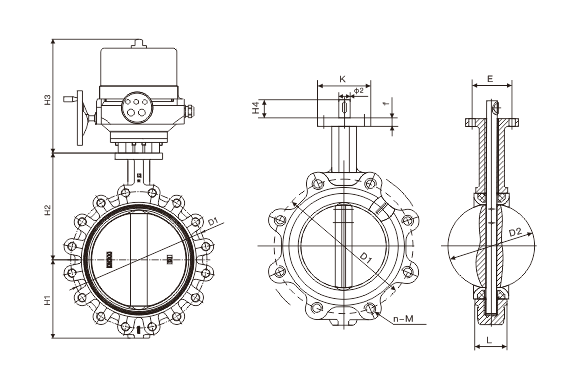

主要外形連接尺寸
|
公稱通徑 DN |
L | PN1.0MPa | PN 1.6MPa | H1 | H2 | H3 | H4 | K | E | ||||
| D1 | D2 | n-M | D1 | D2 | n-M | ||||||||
| 200 | 71 | 280 | 352 | 8-20 | 290 | 262 | 12-20 | 175 | 260 | 304 | 45 | 115 | 88.9 |
| 250 | 76 | 350 | 317 | 12-20 | 355 | 324 | 12-22 | 203 | 292 | 304 | 45 | 115 | 88.9 |
| 300 | 83 | 390 | 360 | 12-20 | 400 | 368 | 16-22 | 242 | 337 | 304 | 45 | 140 | 107.95 |
| 350 | 92 | 435 | 403 |
12-22 |
445 | 413 | 16-22 | 267 | 368 | 342 | 45 | 140 | 107.95 |
| 400 | 102 | 495 | 463 | 16-22 | 510 | 475 | 16-24 | 325 | 400 | 342 | 51.2 | 197 | 158.75 |
| 450 | 114 | 555 | 523 | 16-22 | 565 | 530 | 20-24 | 345 | 422 | 342 | 51.2 | 197 | 158.75 |
| 500 | 124 | 605 | 573 | 20-22 | 620 | 585 | 20-24 | 378 | 480 | 350 | 64.2 | 197 | 158.75 |
| 600 | 154 | 715 | 680 | 20-24 | 730 | 690 | 20-30 | 475 | 562 | 350 | 70.2 | 276 | 215.9 |
| 700 | 165 | 820 | 785 | 24-24 | 840 | 800 | 24-30 | 535 | 624 | 392 | 66 | 300 | 254 |
| 800 | 190 | 930 | 890 | 24-30 | 950 | 905 | 28-30 | 606 | 672 | 392 | 82 | 300 | 254 |
| 900 | 203 | 1030 | 990 |
24-30 |
1050 | 1005 | 28-30 | 670 | 720 | 417 | 118 | 300 | 254 |
| 1000 | 216 | 1130 | 1090 | 28-30 | 1160 | 1110 | 28-36 | 735 | 800 | 417 | 142 | 300 | 254 |
| 1200 | 254 | 1350 | 1305 | 32-30 | 1380 | 1325 | 32-36 | 878 | 940.7 | 496 | 150 | 350 | 298 |
